LUXELL_相机

LUXELL CORE-S

LUXELL CAMERA-S (IP67)

带有USB输出的线性非冷却MWIR读出模块

生产线直接集成的经济实惠的解决方案(IP67级)

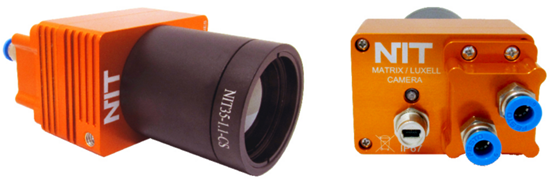

LUXELL CAMERA-S

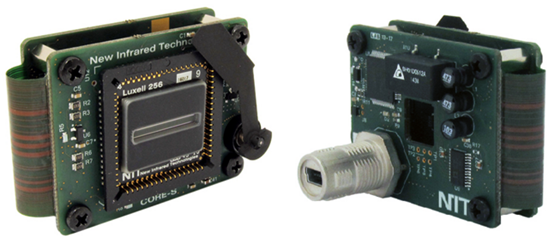

LUXELL CORE-S



用于线性LUXELL FPA 256像素(附带)的电子即插即用读取模块

分辨率:256像素(像素大小:60μm,像素高度:600μm)

检测带:MWIR(1-5μm)

峰值波长检测:3.7μm

积分时间:4 - 20μs,可选

最低检测温度:100ºC

最大扫描速度:每秒300行(@最小积分时间)

机械快门用于1点偏移

启动时间:<5秒

通讯接口:USB 2.0全速

数据传输:原始数据,14位

电源:1W(USB供电,5 VDC,200 mA)

CORE-S尺寸(mm)/重量(克):56.0(L)×44.5(W)×41.5(H)/ 60g

CAMERA-S机械外壳:

铝合金外壳,带CS安装光学接口,后置USB连接器

(工业M12x1,mini-USB,IP67级),三脚架螺丝孔和水封

外壳尺寸,mm:70.0(L)x 72.5(W)x 50.0(H)

使用IP67等级的镜头组装正确IP67等级

CAMERA-S镜头:

CS安装,f = 35 mm,F#1.1,FoV =25º(h)x1º(v)(可拆卸)

(@ 1m)= 440mm(h)×17mm(v)

像机尺寸与外壳,水块和镜头:70.0(L)x 131.5(宽)x 50.0(H)

像机重量(克):400g

软件包括:NIT软件套件(采集和可视化软件),LabVIEW SDK

工业应用:工业焊接过程监控,激光制造过程监控,机器视觉,光谱,玻璃制造





LUXELL FPA

FPA分辨率:256像素

未冷却操作

检测带:MWIR(1-5μm)

峰值检测波长:3.7μm

D *(WLpeak)(typ):2x109 Jones

硅窗与AR涂层

响应时间:2μs

像素大小:600 x 60μm2

像素间距:60μm

读出方式:x-y多路复用

读出电子:不包括(CORE-S兼容)

尺寸(mm):24x24x2.2

偏置电压(典型值):5 V

像素电阻(典型值):0.2 - 1.0 MW

封装:SMD / LCC68封装

引脚分配:68针(32使用中)



主要特征

最大附加值和负担能力

小型化紧凑尺寸,确保全面整合行业4.0应用和未来工厂的生产线



典型应用

工业制造过程控制(焊接,切割等)

激光过程监控

气体和火焰探测

机器视觉

光谱

OEM集成



使用行业

汽车行业

家电制造

冶金和钢铁工业

石化行业
