First Sensor致力于运用各类先进技术研发和制造高品质雪崩光电二极管系列产品。

First Sensor 雪崩光电二极管

材料与加工工艺可根据具体客户的具体产品需求进行调整,以此优化产品参数,其中包括不同波长、速度和容量下的灵敏度等。我们致力于为您找到最适合您具体应用需求的理想技术。

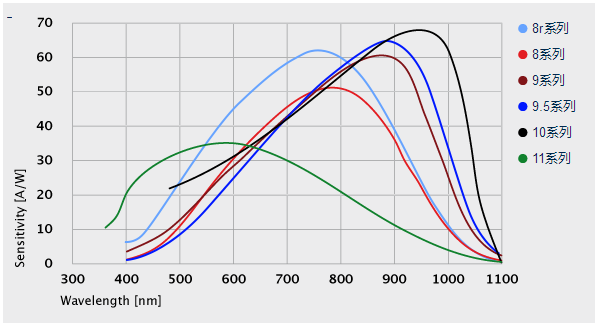

光谱响应
(典型环境温度23°C, M=100)



于雪崩光电二极管

雪崩光电二极管是具有内增益机制的二极管。在运行标准二极管时,光子产生电子空穴对。系统通过施加外部电压,利用碰撞电离效应,吸引更多电子跃迁至导带,以此加速进程。这些二次电子反过来可吸收足够能量,进一步增加被吸引跃迁至导带的电子数量,因而可形成高达几百倍的倍增因子。

雪崩二极管通常用于光信号强度极低的工作环境,但也用于具有高调制频率的应用领域。在低于60兆赫的频率范围内,因雪崩效应而加剧的噪声水平通常低于通过结合使用传统二极管与外部电子放大器而产生的噪声水平。

该产品的典型应用领域包括低电平信号下的距离测量及光通信等。First Sensor提供范围宽广的雪崩光电二极管探测器,并配备多款外壳。我们针对蓝光、红光和自905nm至1064nm的红外光谱范围进行元器件优化设计,产品范围涵盖几乎所有应用领域。
