PIN光电二极管

First Sensor致力于运用各类先进技术研发和制造光电二极管系列产品。

材料与加工工艺可根据具体客户的具体产品需求进行调整，以此优化产品参数，其中包括不同波长、速度和容量下的灵敏度等。我们致力于为您找到最适合您具体应用需求的理想技术。

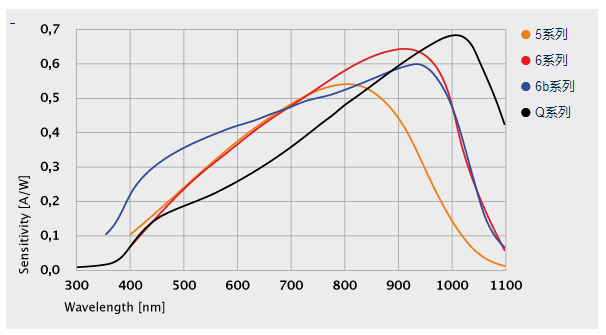

光谱响应（环境温度23°C）

关于PIN光电二极管

光电二极管是将光转换成电压（光电效应）或光电流的半导体部件。硅半导体中的P-N结是实现该过程的物理基础。具有足够能量的光子被探测器吸收后会形成光生载流子（电子空穴对）。光生载流子在空间电荷区完成分离后产生光电流。

在不施加外部电压的情况下亦可分离光生载流子。该过程可采用反向电压加速进程。如果不在饱和状态下运行二极管，则光电流与吸光度值能够在多个数量级维持线性关系。

根据外部连接方式，我们将运行状态分为两类：元件运行和二极管运行。在元件运行状态下，二极管直接连接至电器终端，无需使用外部电压源。在此种工作状态下，系统无暗电流产生，便于检测最小强度变化。

在二极管运行状态下，外部电压源与电器终端串行连接，向二极管施加反向电压。在要求实现快速信号响应之应用领域，此种运行模式不啻为理想之选。但其主要缺点是暗电流会随温度升高而呈指数级增长。

PIN二极管在P型半导体和N型衬底之间加入一层本征半导体层，形成本征半导体区（通常为空间电荷区）。然而，该术语词亦可用于具有逆导电性的元器件，但其前提是该元器件未涉及其他非线性效应。
